网络抓包分析工具——Wireshark

概述

这篇文章介绍了最常用的网络抓包工具——Wireshark 的简单使用方法,还讲解了一些相关概念。

Wireshark 是什么

官方网站:https://www.wireshark.org/

Wireshark 是开源的、世界上使用最广泛的网络抓包分析工具,可以从微观角度查看网络上发生的事情,是许多商业、非盈利企业、政府和教育机构的标准。Wireshark 可以用来解决网络问题,检查网络安全,验证网络应用,调试协议实现,还可以用来学习网络协议内部。

Wireshark 的功能与特性

  • 深入检查数百种协议,还在不断增加
  • 即可实时捕获,也可以离线分析
  • 标准三窗格数据包浏览器
  • 多平台支持:Windows、Linux、macOS、Solaris 等多种操作系统
  • 捕获的网络数据可以通过 GUI 或 TTY 模式的 TShark 使用程序进行浏览
  • 业界最强大的显示过滤器
  • 丰富的 VolP 分析
  • 读取/写入许多不同的捕获文件格式:tcpdump、Pcap NG、Catapult DCT2000、Microsoft Network Monitor 等多种文件格式
  • 使用 gzip 压缩的捕获文件可以即时解压缩
  • 可以从以太网、IEEE 802.11、PPP/HDLC、ATM、蓝牙、USB、令牌环、帧中继、FDDI 等读取实时数据
  • 对许多协议的解密支持,包括 IPsec、ISAKMP、Kerberos、SNMPv3、SSL/TLS、WEP 和 WPA/WPA2
  • 可以将着色规则应用于数据包列表,以进行快速、直观的分析
  • 输出可以导出为 xml、postscript、csv 或 纯文本

使用 Wireshark

下载软件

Wireshark 是开源的,官网上提供了源码下载,可以下载源码自己编译。

Wireshark 支持 Windows、linux、macOS 等主流平台,这里以 Windows 为例,到官方下载页面进行下载:

https://www.wireshark.org/#download

界面简介

打开 Wireshark 后,界面如下所示,可以输入过滤器表达式限定要捕获的网络包,然后选择下方的网络进行抓包,直接双击即可开始。

例如我们捕获电脑以太网中的 tcp 协议数据包,可以过滤器输入框中输入 tcp ,然后双击下方的以太网一栏即可开始抓包。

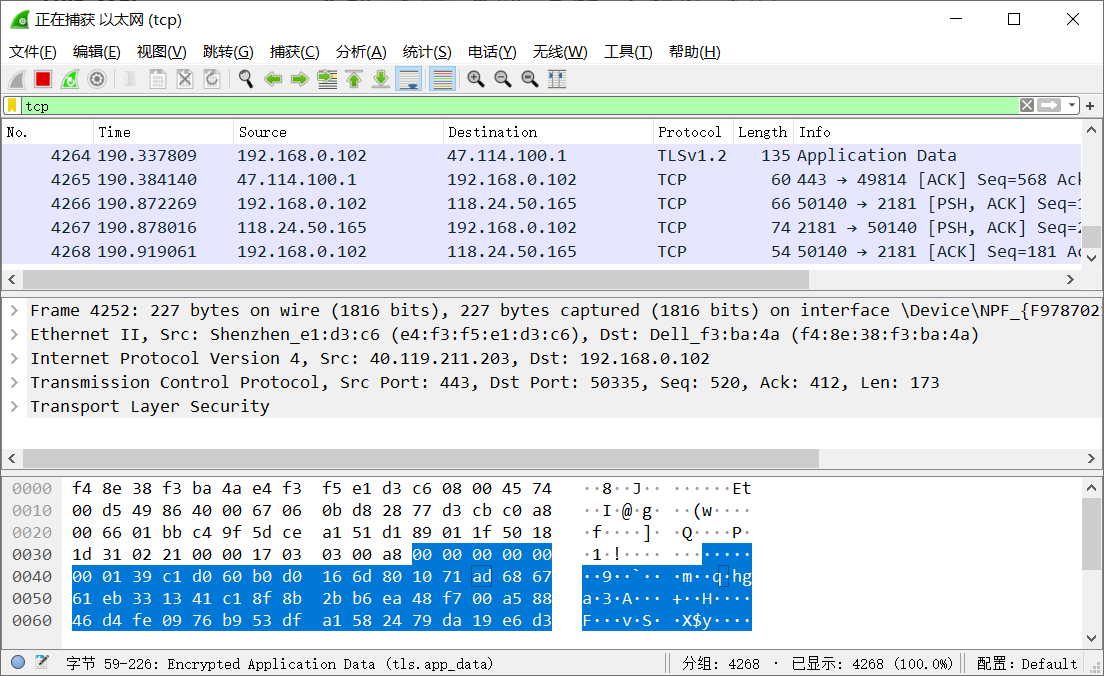

抓包界面分为三个区域:

  • 第一个区域是数据历史,里面是从开始捕获至今所有的数据报记录,记录了包含了报文的编号(从 1 开始)、时间、源地址、目标地址、协议、报文长度、报文信息,点击项目的标题可以按相应的项排序,可以右键点击勾选或隐藏要显示的项目。
  • 第二个区域是报文信息,不同报文的信息不同。
  • 第三部分是报文内容,左侧以十六进制展示报文内容,右侧是尝试解析的结果。

捕获过滤器

Wireshark 支持使用过滤器来限定要捕获的数据,Wireshark 的捕获过滤器使用 libpcap 过滤器语言编写,更多详情可以参考pcap-filter 手册

官方示例:https://wiki.wireshark.org/CaptureFilters

需要注意的是,这个捕获过滤器是在开始捕获前设定的,设定后 Wireshark 只会捕获限定的网络数据,其它不满足条件的数据将不会出现捕获记录中,用于大范围筛选。

基础过滤器
  • 协议:如 tcpudp 用来指定只捕获 TCP 或 UDP 协议的数据。在 tcpudp 关键词后,可以使用 port、portrange 来补充限定端口的条件,如捕获 tcp 协议在 80 端口上的网络数据:tcp port 80udp portrange 8080-8090
  • 端口:使用 port 指定捕获的端口,如 port 80 捕获 80 端口的数据;
  • 端口范围:使用 portrange 指定捕获的端口范围,如 portrange 8080-8090
  • 主机:使用 host 指定捕获发往或来自指定主机的数据,如 host 192.168.0.11host www.wqf31415.xyz ,或 ipv6 地址,如:host 2001:db8::1
  • IP段:使用 net 捕获指定 ip 范围内的网络数据,如 net 192.168.0.0/24net 192.168.0.0 mask 255.255.255.0
  • 源地址:使用 src 捕获指定发出请求的网络数据,需要加 host、net、port、portrange 来指定具体捕获条件,不能单独使用,如 src host 127.0.0.1src port 8650
  • 目标地址:使用 dst 捕获发往指定地址的网络数据,需要加 host、net、port、portrange 来指定具体捕获条件,不能单独使用,如 dst host 192.168.0.11dst port 8080
  • 以太网:使用 ether 指定捕获以太网数据,不能单独使用需要加 host、proto、src、dst、broadcast、multicast 来使用,如 ether proto 0x888e
  • IPV4:使用 ip 指定只捕获 ipv4 网络数据
  • 广播:使用 broadcast 指定捕获广播数据
  • 多播:使用 multicast 指定捕获多播数据
联接过滤器

捕获过滤器支持多个表达式联接使用,还可以取反使用。

  • 与:同时满足前后的过滤器,使用 and&& 联接,如 tcp port 23 and src host 10.1.1.1
  • 或:满足其中一个过滤器,使用 or|| 联接,如 tcp port 5566 or tcp port 5577
  • 非:只要不满足当前过滤器的,在过滤器前加 not! ,如 not port 80 and ! port 25 and host www.wireshark.org

多个表达式可以使用括号来区分优先级,如 host www.example.com and not (port 80 or port 25)

过滤表达式

Wireshark 过滤表达式用于在捕获到网络数据,或打开捕获记录文件后,对网络数据记录进行二次筛选。

比较运算符

Wireshark 过滤表达式的比较运算符用于将字段和值进行比较,比较运算符可以通过类似英语缩写或类似 C 的符号来表示,如 tcp.port == 80tcp.port eq 80 是等价的,只是后者前后需要加空格,前者不需要空格。

英文缩写 符号 含义 示例
eq == 等于(Equal) ip.src == 192.168.0.102
ne != 不等于(Not Equal) tcp.port != 80
gt > 大于(Greater Than) frame.len > 10
lt < 小于(Less Than) frame.len < 128
ge >= 大于或等于(Greater than or Equal to) frame.len ge 0x100
le <= 小于或等于(Less than or Equal to) frame.len <= 0x20
in 在指定数组中,参数以 {} 包裹,每个值以空格分隔 udp.port in {80 90}

过滤表达式中的数值可以使用十进制或十六进制形式。

常见过滤表达式
  • 按协议过滤:如过滤出 tcp 协议的网络数据,只需要输入 tcp 即可。
  • 按 ip 地址过滤:如 ip.addr == 192.0.2.1ip.src == 192.168.0.102
  • 按端口过滤:按端口过滤时,要首先指定协议,如 tcp.port eq 80udp.port in {80 90}
  • 按帧长度过滤:如 frame.len == 1560
  • 按http内容类型过滤,如 http.content_type contains "application/octet-steam"http.content_type[0:4] == text ,这里的 [0:4] 是指从第 0 个字节开始计算,总长度为 4 字节的字符串
  • 按http响应状态码过滤:如 http.response.code == 404
  • 按http请求方法过滤:如 http.request.method == "POST"
过滤表达式联接

与捕获过滤器一样,在过滤表达式中也可以使用 and&&or||not! 来联接多个表达式,实现更复杂的过滤效果。详情参考捕获表达式。

参考资料

总结

这篇文章介绍了使用 Wireshark 进行抓包分析网络请求,介绍了 Wireshark 的捕获过滤器和过滤表达式。
